XPS高階知識(二)--同步輻射光電子能譜

來源：研之成理時間：2020-04-11 17:19:56 瀏覽：9118次

本文轉載自研之成理

前言：

我們之前已經對XPS的應用以及同步輻射的基礎知識有過介紹，相信大家已經領略到同步輻射光源的強大之處，那么基于同步光源的XPS（同步輻射光電子能譜,Synchoron Radiation photoelectron spectoscopy ，SRPES）與普通X射線槍的XPS相比，有什么優點？能提供什么額外的信息？

同步輻射基礎

首先，同步輻射光電子能譜(SRPES)因為光子能量可調，因此使得它可以得到不同深度的元素組份信息；其次，由于電離截面與探測信號呈正比關系，針對不同元素的能級，選擇不同的光子能量，使其電離截面更大，可以獲得更強的探測信號（圖1）；第三，若將入射光能量置于紫外區也可以得到較高質量的紫外光電子能譜信息，從而可以分析樣品的功函數與價帶結構。

今天小編將主要針對材料的表面深度分析和CeO2的共振價帶譜，為大家做一個簡單的介紹。

圖 1 Au電離界面與光子能量關系。從圖中可以看出，對于Au 4f軌道而言，光子能量為300eV時，其電離截面值較之于Mg/Al陽極靶高出約一個數量級。

1. 表面信息v.s.體相信息與平均自由程

在催化劑的活性結構分析中，我們經常會遇到信息來自表面還是體相的確認。如XRD給出的是體相的晶相結構信息，而UPS一般給出的表面層的信息。而對于普通光槍XPS，雖然大部分信號來自于催化劑表面，但是表面信息和體相信息可能均有一部分。

那么，有沒有辦法只獲得催化劑近表層的結構信息？

同步輻射XPS就能通過調節X射線光的能量來實現更為表層信息的提取。
為了理解這點，我們需要引入一個平均自由程概念。我們知道，X射線激發出的光電子攜帶了結構相關的動能信息。但是，這種電子是一種高能電子，在離開物質表面之前，會與物質近表面的原子發生碰撞，從而損失部分動能信息，我們把兩次碰撞之間，電子在表面間的擴散平均距離，稱之為平均自由程。

注：光電子只有發生非彈性碰撞逃逸出表面，所攜帶的動能信息才是有分析意義的特征能量信息。因此，更為準確的說法是，具有一定能量的電子連續發生兩次有效的非彈性碰撞之間說經過的平均距離，稱為非彈性平均自由程。

人們已經從實驗和理論上驗證了，電子的平均自由程與電子的能量與金屬種類有一定的關系：

圖2出射電子能量與平均自由程的關系

可以從上圖看出，平均自由程最短（~ 0.4 nm）時，電子能量在50-100eV的范圍。也就是說，如果檢測到的是動能為50-100 eV的出射電子，那么基本可以斷定這些電子來自樣品最外層表面。而來自更深表面區域的出射電子在離開表面之前，已經被近表面原子碰撞，損失了大量動能信息。

而根據愛因斯坦光電子發射公式：E_k =hν- E_B_。

可以在已知結合能的前提下，通過調節合適的激發光子(hν)波長，使得出射電子能量處在50-100 eV，這樣就有可能得到只來自于近表面的結構信息。若加大激發光能量，有可能得到表面與體相綜合信息，因此，同步光源就可以通過這樣連續可調的入射光能量，實現不同表面深度的信號探測。

因此，同步輻射XPS在分析類似Core-shell組成的催化劑結構有著特別的優勢，可以給出不同深度的組成信息。下面我們將以一個實例作介紹。

2. 利用SRPES進行核殼結構組份深度分析

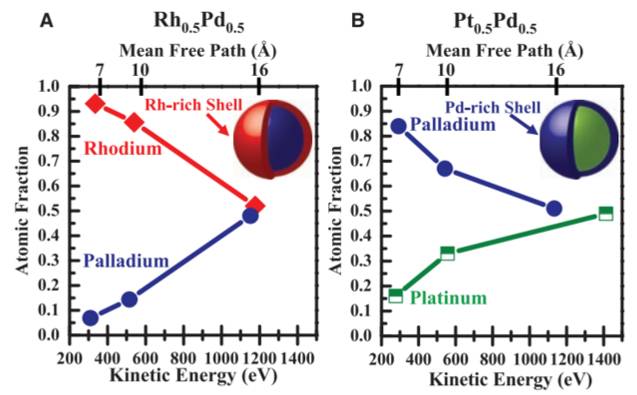

圖3 Rh_0.5Pd_0.5和Pt_0.5Pd_0.5核殼結構不同光子動能與平均自由程探測的不同深度的元素組份信息。圖來自[1]

這篇工作就利用出射電子的平均自由程不同來實現不同深度的原子組份信息。例如，對于需要分析的Rh_0.5Pd_0.5核殼結構而言，若選取合適的光子能量，使Rh,Pd和Pt原子的出射電子動能大約在350 eV, 540 eV和1180 eV, 這樣，出射光電子的平均自由程就大約在0.7, 1.0和1.6 nm，可以大致認為光電子分別來自于樣品的殼層、中間區和中心核區。

比如，利用光子能量hv=645 eV, 840 eV和1486.6 eV, 此時Rh3d和Pd3d的出射光電子對應了不同的深度信息。作者通過對峰面積進行定量分析，得到三個深度區域內的雙組份元素比例：殼層(平均自由程~0.7 nm),Rh含量0.93；中間層（~ 1 nm），Rh含量為0.86；中心核區（對應平均自由程為1.6 nm），Rh含量為0.52。這說明，對于Rh_0.5Pd_0.5核殼而言，Rh偏析到表面，越靠近表層，Rh含量越多。利用類似的方法，作者還分析了Pt_0.5Pd_0.5的核殼結構，發現為近表層為富Pd的結構。

注1：在光子能量變動時，元素利用峰面積定量需要考慮到光強(Flux)以及相應X射線的電離界面。

元素含量∝擬合峰面積/（測試次數*電離截面*激發光強度）

注2 ：金屬內部平均自由程和電離截面值可以查相應手冊。（ATOMIC DATA AND NUCLEAR DATATABLES 32， 1-155(1985)J. J. YEH and I. LINDAU）

注3：對于能量在100-1000 eV的電子來說，非彈性散射平均自由程的典型值為2-3 nm，此距離對應材料而言約為10個原子層。因此這也是XPS/UPS所檢測到的信息來自近表層的原因，因此被稱作表面敏感手段。

3. 共振價帶譜

對于過渡金屬化合物以及某些鑭系和錒系金屬而言，因其3d , 4f, 5f 價層軌道的的存在，其光吸收過程可能發生所謂的共振光電子發射（resonant photoelectron spectroscopy，RPES）過程。這方面，CeO₂研究地較為充分。

CeO₂容易產生氧缺陷，有三價鈰離子的存在。其價層電子軌道排布為：Ce³⁺(4d¹⁰4f ¹) 和Ce⁴⁺(4d ¹⁰4f ⁰)，在一定的入射光子激發下，Ce³⁺，Ce⁴⁺給出不同的共振4d-4f激發過程。對于Ce³⁺_,共振峰處于結合能為1.5 eV的位置，當光子能量為121.4 eV時，峰共振增強最為明顯；而Ce⁴⁺的共振峰處于結合能為4.0 eV的位置，當光子能量為124.8 eV時，峰共振增強最為明顯。因此在同步輻射線站上面可以通過改變?nèi)肷涔庾拥哪芰?，可以探測不同的價態鈰離子的共振信號。

目前，這種共振價帶譜因其表面敏感性，被用于CeO_x樣品的表面Ce³⁺，Ce⁴⁺濃度的定量分析中，詳情可參見引文2，3。

圖 4 CeO_x/Au(111)樣品不同處理條件下，CeO_x共振增強條件下的價帶譜，(a)Ce³⁺,(b)Ce⁴⁺[2]。

[1]Tao, F., Salmeron, M. & Somorjai, G. A.et al, (2008). Science.322, 932–934.

[2] Gao,D., Zhang, Y., Zhou, Z., Cai, F., Zhao, X., Huang, W., Li, Y., Zhu, J., Liu,P., Yang, F., Wang, G. & Bao, X. (2017). J. Am. Chem. Soc. 139, 5652–5655.

[3] Lykhach,Y., Kozlov, S. M., Skála, T., Tovt, A., Stetsovych, V., Tsud, N., Dvo?ák, F., Johánek, V., Neitzel, A., Myslive?ek, J., Fabris, S., Matolín, V., Neyman, K. M. & Libuda, J. (2016). Nat Mater. 15, 284–288.

致謝：本文得到了合肥同步輻射實驗室鄭旭升老師的大力支持，非常感謝！
