熱重法實驗條件設定與曲線解析第14部分評價熱重儀工作狀態的方法-獨立式熱重儀的校準方法

來源：熱分析與吸附時間：2020-05-17 21:44:35 瀏覽：5012次

本文授權轉載自熱分析與吸附，作者丁延偉

說明：對儀器進行定期或者不定期的校準或者檢定是全面評價儀器的工作狀態的一種十分重要的質量控制方法，對于實際使用熱重儀的實驗時工作人員，應熟練掌握對熱重儀進行校準的方法和應注意的問題。另外，即使不直接使用熱重儀進行實驗，在科研論文和實驗報告中利用由熱重儀得到的實驗數據時，也應了解在實驗時所用的儀器的校準方法和校準結果，以便對得到的實驗數據進行合理的不確定度分析，評價得到的結果的合理性。在實際應用中，由于熱重儀未被列入強制檢定目錄中，另外國內的大多數計量檢定機構目前未開展熱分析儀的檢定項目，因此當前的熱分析儀器主要采用校準的方式來得到儀器的各項性能參數。由于目前我國還未制定相關的校準規范，在實際的校準中通常采用已經發布的檢定規程。在本文中，在介紹了根據現有的檢定規程校準儀器的方法。

在本系列內容第13部分中分別介紹了常用來評價熱重儀的狀態的方法，在本部分內容中將介紹獨立式熱重儀的校準方法。

1. 校準依據

1997年，原國家教委于發布了《JJG（教委）014-1996 熱分析儀檢定規程》，其中對于新安裝、使用中和修理后的熱分析儀(如差熱分析儀(DTA)、差示掃描量熱儀(DSC)和熱重分析儀(TG)的檢定作了規范。2017年，原國家質量監督檢驗檢疫總局發布了由中國計量科學研究院等單位編寫的針對熱重儀的檢定規程《JJG1135-2017 熱重分析儀檢定規程》。在已經發布的這兩個檢定規程中，不同版本的檢定規程文件對熱重儀的計量要求之間存在著較大的差別。以下列出了不同的檢定規程文件的計量要求：

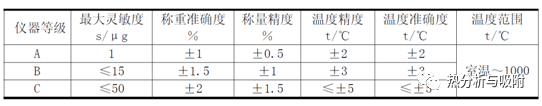

表1 《JJG（教委）014-1996 熱分析儀檢定規程》中的TG儀計量特性和等級評定

表2 《JJG1135-2017 熱重分析儀檢定規程》中規定的TG儀計量特性

在對熱重儀進行校準時，應按照所用的檢定規程或者校準規范中的要求進行實驗，并對得到的數據進行分析，得到需要確定的相關參數的數值。通常為了便于確定儀器的工作狀態，在相應的校準規范或者檢定規程中對于儀器的環境條件、標準物質、氣氛氣體、儀器的工作條件等做了具體的要求，在進行校準時應按照這些要求進行實驗。以下結合以上所列的兩個檢定規程的內容，來介紹獨立式熱重儀的校準方法。

2.儀器校準時的環境條件要求

在熱重儀正常工作和進行校準時，其所處的工作環境應滿足以下的要求：

（1）儀器電源電壓：220V±20V，50Hz±1Hz。對于一些工作電壓為110V的進口儀器，在正常工作時應通過電壓轉換裝置使其轉化為滿足要求的電壓。

（2）環境溫度：22℃±8℃。儀器所處的環境的溫度應盡可能保持恒定，在實驗過程中環境的溫度不應出現太大的波動現象。

（3）環境濕度：<85％RH。熱重儀所處的實驗室內應有濕度控制裝置，在儀器工作時環境的濕度也不應出現較大的波動。

（4）校準場所應通風良好，無熱輻射影響、不應有易燃、易爆和腐蝕性氣體。同時，空調出風口或者其他因素引起的氣流波動不應正對加熱爐的出口。

（5）儀器應平衡牢固地安裝在工作臺上，避免振動，防止電磁干擾。

3.儀器校準時需要的標準物質和輔助設備

（1）標準物質

對于具有差熱分析或差示掃描量熱功能的儀器，在校準時使用熱分析有證標準物質，其量值包括熔點和熔化焓，熔點外推起始溫度擴展不確定度應所用的校準規范或者檢定規程的要求。在下部分內容中將介紹該類儀器的的校準方法，本部分內容中不做詳細描述。

對于不具有差熱分析功能的儀器，在校準時使用鐵磁性材料居里點國家有證標準物質。在《JJG1135-2017 熱重分析儀檢定規程》中，要求居里點在50~250℃范圍內時擴展不確定度不大于1.5℃（k=2），居里點在250~500℃范圍內時擴展不確定度不大于2.0℃（k=2），居里點在500℃以上時擴展不確定度不大于3.0℃（k=2）。在不同的溫度范圍內，應采用不同的標準物質進行校準。

（2）砝碼

在校準時，應使用標稱值為1mg、10mg、20mg的F1 等級不銹鋼砝碼。所用的砝碼經過計量檢定合格，使用時處于有效期內。同時，在砝碼檢定證書中應給出砝碼的修正值。

（3）氣氛氣體

校準時通常使用的氮?dú)鈿夥占兌炔坏陀?9.99%（V/V）。實驗時，儀器的氣氛控制系統應能保證儀器在測試過程中氣流穩定。同時，氣體的流量可控，還應保證在實驗過程中儀器的氣流通路不漏氣、無堵塞現象。

4.儀器的準備工作

在校準工作開始之前，應確保儀器的氣路正確連接，氣源壓力正常，儀器氣密性合格。在校準工作開始至今，所用的熱重儀應已經按照相關標準或者儀器的操作規程中要求的常規校正方法完成了校正。校正時的實驗條件應與所用的校準規范或者檢定規程中所要求的實驗條件保持一致，實驗條件包括試樣狀態、試樣用量、試樣支架、升溫速率、坩堝、氣氛氣體種類與流速等。

5.熱重儀的校準項目

在《JJG1135-2017 熱重分析儀檢定規程》中規范了熱重儀的檢定項目（表3），在對儀器基線校準時通常也應按照規程中的要求對這些項目進行校準。在表3中，分別列出了在首次檢定、后續檢定和使用中檢查時需要校準的項目。在首次檢定時，表中所列的全部項目需要進行校準。在后續開展的定期和不定期校準時，需要對除了質量零點漂移、溫度變化速率的示值誤差之外的項目進行校準。在使用過程中需要對儀器的狀態進行評價時（例如期間核查工作），可以僅需對儀器的外觀及功能要求、質量示值誤差、溫度重復性和溫度示值誤差這四個關鍵指標進行校準。

表3 在《JJG 1135-2017 熱重分析儀檢定規程》中規定的TG儀的檢定項目

在以下各部分中，對每個需要校準的項目的校準方法進行介紹。

（1）外觀及功能檢查

在正式開始校準之前，應按照以下的方法對儀器的外觀及功能要求進行檢查：

（a）通過目視檢查，被校儀器的外觀和銘牌中應有儀器名稱、儀器型號、儀器編號、制造商名稱

（b）儀器的額定工作電源的電壓、頻率以及儀器的工作環境應滿足本部分第2部分中所列的各項要求。

（c）儀器各組成部分應完整，控制面板上所有按鍵和開關均能正常工作。

（d）儀器與電腦中的控制軟件之間應保持良好的通訊功能，儀器面板上顯示的信息的數值與控制軟件保持一致。

（e）對儀器功能檢查時，通常只檢查儀器所能達到的最高溫度（在《JJG1135-2017 熱重分析儀檢定規程》中未對此做明確要求）。按照操作規程的要求啟動儀器，并按照規定的實驗條件測定儀器所能達到的最高溫度。在控制軟件中輸入相應的實驗起始溫度（室溫開始的實驗通常不需要輸入）、終止溫度、升溫速率（常用的加熱速率為10℃/min）、氣氛N₂氣及流速，待實驗自動結束時從所記錄的TG曲線確定儀器實際達到的最高溫度。

（2）程序升溫速率校準

根據實驗的溫度范圍，在控制軟件中設定相應的溫度變化程序、文件名、坩堝、氣氛及流速等信息。打開加熱爐，在支架或者吊籃中放入一只合適材質的潔凈的坩堝，選擇合適的氣氛并設定相應的流速，關閉加熱爐。待質量讀數穩定后，清零。開始實驗，得到相應的基線。在儀器的分析軟件中打開相應的文件，計算在一定的溫度范圍內得到的基線的斜率。在《JJG1135-2017 熱重分析儀檢定規程》中，建議的實驗條件為：在氮?dú)獾臍夥障拢?5℃開始以10℃/min（記為β）的加熱速率升溫至500℃。另外，為了便于溯源，在《JJG1135-2017 熱重分析儀檢定規程》中建議用秒表自實驗開始時進行計時，將軟件中記錄下的不同時刻的溫度與由秒表記錄下的溫度值進行對比。實際上，這兩種不同的方式得到的時間之間差別不大，通常由軟件中記錄下的時間值來直接確定不同的時刻所對應的溫度值。

計算時，取基線上100℃（記為T₁）時所對應的時間（記為t₁）為計算的起始點，取35min（記為t₂）時所對應的溫度（記為T₂）為計算的終點，利用等式（1）計算斜率即升溫速率的示值誤差?β/β。

式中：

Δβ為程序升溫速率偏差，℃/min；

β為程序升溫速率，℃/min；

t₁為基線中T₁（100℃）時對應的時間，min（保留小數點后2位）；

t₂為基線中T₂時對應的時間，min（保留小數點后2位）；

圖1為由實驗數據計算?β/β的示意圖，根據等式（1）可以按照下式的形式計算得到?β：

圖1計算升溫速率偏差的示意圖

（實驗條件：流速為50mL/min的氮?dú)鈿夥障?，由室溫開始以10℃/min的加熱速率升溫至500℃，未添加任何樣品的潔凈的敞口氧化鋁坩堝）

在表2中，要求升溫速率的示值誤差?β/β應小于3%。由等式（2），實驗中的升溫速率的?β/β為1.4%，小于檢定規程中要求的限值。

（3）等溫下質量零點漂移量的校準

天平的質量零點漂移可以評價天平在等溫條件下的測量數據的波動信息，是評價熱重儀天平的穩定性的一個指標。

校準時，首先打開氣氛氣體（例如N₂）并根據儀器的操作規程的要求設定相應的流速。打開加熱爐，在吊籃或者支架上放置潔凈的空坩堝后，關閉加熱爐子。在控制軟件中設定相應的溫度變化程序、文件名、坩堝、氣氛及流速等信息。在《JJG1135-2017 熱重分析儀檢定規程》中，建議的實驗條件為：在氮?dú)獾臍夥障?，?5℃下等溫30分鐘。由于25℃接近室溫，不利于控制溫度，因此通常選取在略高于室溫的溫度（例如35℃或者40℃）下進行等溫實驗來確定熱重儀的零點質量漂移。

實驗時，待儀器的質量讀數幾乎保持不變時，儀器運行等溫程序，溫度設在35℃。待質量讀數穩定后歸零，開始記錄實驗數據。35℃條件下等溫運行30min，得到相應的m~ t（質量~時間）曲線。取30min內質量測量數據的極大值（m_max）和極小值（m_min），按照等式（3）計算質量零點漂移值Δm_zero。

等式（3）中：

Δm_zero ── 質量零點漂移值，mg；

m_max ── 質量測量數據的極大值，mg；

m_min── 質量測量數據的極小值，mg。

圖2是在35℃等溫下（圖中的等溫時間高于檢定規程中要求的30min，為50min）得到的質量零點漂移數據，圖中給出了在實驗過程中質量測量數據的極大值（m_max）和極小值（m_min）。于是，根據等式（3）可以得到：

圖2 根據等溫實驗數據計算質量零點漂移值Δm_zero

（實驗條件：流速為50mL/min的氮?dú)鈿夥障拢?5℃下等溫35min，未添加任何樣品的潔凈的敞口氧化鋁坩堝）

在《JJG1135-2017 熱重分析儀檢定規程》中，要求質量零點漂移值（Δm_zero）≤0.05mg，本例中的實驗數據由等式（4）計算得到的Δm_zero=0.0027mg，遠遠小于所要求的限值。

（4）動態質量基線漂移量的校準

熱重儀的動態質量基線偏移量校準可以反映儀器在動態溫度變化條件下的穩定性，是影響實驗所得的數據的質量準確度的一個十分重要的指標。

校準時，首先打開氣氛氣體（例如N₂）并根據儀器的操作規程的要求設定相應的流速。然后打開加熱爐，在吊籃或者支架上放置潔凈的空坩堝后，關閉加熱爐子。在控制軟件中設定相應的溫度變化程序、文件名、坩堝、氣氛及流速等信息。實驗時，待儀器狀態穩定后，將質量讀數清零，在設定的氣氛下按照溫度控制程序得到在恒定的加熱速率下在一定的溫度范圍的實驗曲線。

在《JJG1135-2017 熱重分析儀檢定規程》中，建議的實驗條件為：在一定的氮?dú)鈿夥樟魉傧?，?5℃下保持恒溫，待質量讀數穩定后歸零。之后以10℃ /min升溫速率加熱至500℃，得到相應的T ~ m（溫度~質量）曲線。在分析軟件中打開實驗文件，?。?00℃~ 500℃）范圍內質量測量數據的極大值（m_max）和極小值（m_min），按照以下等式（5）計算質量基線漂移值Δm_baselineo。

等式（5）中：

Δm_baselineo──質量的基線漂移值，mg；

m_max ── 質量測量數據的極大值，mg；

m_min ── 質量測量數據的極小值，mg。

圖3是在室溫下以10℃/min的加熱速率升溫至550℃時得到的動態質量基線，圖中給出了在實驗過程中質量測量數據的極大值（m_max）和極小值（m_min）。于是，根據等式（5）可以得到：

圖3 根據非等溫實驗數據計算動態質量基線漂移量Δm_baselineo

（實驗條件：流速為50mL/min的氮?dú)鈿夥障?，由室溫開始以10℃/min的加熱速率升溫至550℃，未添加任何樣品的潔凈的敞口氧化鋁坩堝）

在《JJG1135-2017 熱重分析儀檢定規程》中，要求動態質量基線漂移值（Δm_baseline）≤0.2mg，本例中的實驗數據由等式（4）計算得到的Δm_zero= 0.0102 mg，遠遠小于所要求的限值。

另外，由圖3可以看出，在計算Δm_baseline時所選取的溫度范圍和加熱速率的變化均會引起基線的偏移，由此得到的Δm_baseline的差別也很大。由此，在比較不同的Δm_baseline時應充分考慮所用的實驗條件之間的差異。

（5）質量示值誤差和質量重復性指標的校準

在熱重實驗過程中，質量示值誤差和溫度重復性是影響測得的TG曲線中質量數據的準確性的重要參數。

在校準質量示值誤差時，首先打開氣氛氣體（例如N₂）并根據儀器的操作規程的要求設定相應的流速。然后打開加熱爐，在吊籃或者支架上放置潔凈的空坩堝后，關閉加熱爐子。在設定的溫度（通常為略高于室溫的某一個溫度）下達到平衡后，將質量讀數清零，打開加熱爐。取下樣品坩堝，把已知質量的砝碼放入坩堝內，然后把坩堝放回樣品支持器上，關好爐子。待質量讀數穩定后，記錄質量測量值。在控制軟件中設定相應的溫度變化程序、文件名、坩堝、氣氛及流速等信息。實驗時，待質量讀數穩定后，開始記錄質量測量值。在設定的氣氛下按照溫度控制程序得到在等溫下的實驗曲線。

在《JJG1135-2017 熱重分析儀檢定規程》中，建議的實驗條件為：在一定的氮?dú)鈿夥樟魉傧?，?5℃下保持恒溫，打開加熱爐，在吊籃或者支架上放置好空坩堝，關上加熱爐。在25℃保持恒溫，待質量讀數穩定后歸零。打開加熱爐，取下樣品坩堝，把1mg砝碼放入坩堝內，然后把坩堝放回在吊籃或者支架上，關好爐子。待質量讀數穩定后，記錄質量測量值m₁。依照以上步驟，更換樣品，重復測試1次，分別記錄質量測量值，記為m₂。在完成1mg砝碼的實驗后，分別更換10mg和20mg的砝碼，按照以上的操作步驟分別記錄質量測量值。

在實際應用中，為了便于在控溫的條件下得到等溫下的質量值，所選取的等溫溫度通常為略高于室溫的某一個溫度（例如，在35或者40℃下）。另外，在對最終的校準結果進行不確定度分析時，需要記錄至少5次以上的重復測量結果，即需要重復以上操作4次，得到質量測量值m₂~m₅。

在實驗結束后，可以用利用以下等式（7）來求取以上5次測試結果的平均值，利用公式（8）求取質量示值誤差Δm。

上式中，i=1,…,5；實驗次數；

m_i—第i次所測試的質量值；

—儀器測得的標準砝碼的質量平均值。

m_S—檢定證書給出的砝碼實際質量值，mg；

Δm—質量的示值誤差，mg；

在以上5次測試結果所得的質量結果中，選取最大值記為m_max，最小值為m_min

利用等式（9）計算質量重復性：

在等式（9）中：

S_m— 質量的重復性，mg；

m_max—5次測試結果所得的質量最大值，mg；

m_m_in—5次測試結果所得的質量最小值，mg。

圖4是在35℃下向坩堝中加入1mg的砝碼等溫5min后得到的實驗數據。對每次測量結果取平均，得到的數值列于表4中。另外，在表4中還分別列出了由10mg和20mg砝碼得到的測量數據，由此計算得到的平均值、質量示值誤差和質量重復性指標也列于表4中。

圖4 根據等溫實驗數據確定不同測量次數下1mg砝碼的讀數m_i

（實驗條件：流速為50mL/min的氮?dú)鈿夥障拢?5℃下等溫35min，1mg砝碼加入至潔凈的敞口氧化鋁坩堝）

表4 由不同質量的砝碼測得的質量以及計算得到的平均值、質量示值誤差和質量重復性指標

砝碼修正值	測量次數1 （mg）	測量次數2 （mg）	測量次數3 （mg）	測量次數4 （mg）	測量次數5（mg）	平均值	質量示值誤差	重復性
1mg	1.000	1.002	0.999	1.002	1.001	1.001	0.001	0.003
10mg	10.001	10.004	10.002	9.998	10.005	10.002	0.002	0.007
20mg	20.003	19.999	20.006	20.005	19.992	20.001	0.001	0.014

在《JJG1135-2017 熱重分析儀檢定規程》中，要求儀器的質量示值誤差≤（0.001 m_s+0.020 mg）（對于1mg的砝碼，應≤0.021mg；對于10mg的砝碼，應≤0.030mg；對于20mg的砝碼，應≤0.040 mg），要求儀器的質量重復性指標≤（0.001 m_s+0.004 mg）（對于1mg的砝碼，應 ≤ 0.005mg；對于10mg的砝碼，應≤0.014 mg；對于20mg的砝碼，應≤0.024 mg）。顯然，在表1中分別得到的的質量示值誤差和質量重復性指標的數值均遠低于該檢定規程中所要求的限值。

（6）溫度示值誤差和溫度重復性指標的校準

在熱重實驗過程中，溫度示值誤差和溫度重復性是影響測得的TG曲線中質量數據的準確性的重要參數。對于獨立式熱重而言，通常使用居里點標準物質來校準儀器的溫度，也可采用之前介紹的吊絲熔斷法根據所用的已知熔點的金屬絲跌落的溫度來校準。對于同步熱分析儀，通常使用已知熔點的標準物質來校準儀器的溫度。在本部分內容中，僅介紹通過居里點標準物質校準溫度的方法。

在校準時，首先打開氣氛氣體（例如N₂）并根據儀器的操作規程的要求設定相應的流速。然后打開加熱爐，在吊籃或者支架上放置潔凈的空坩堝后，關閉加熱爐子。在設定的溫度（通常為略高于室溫的某一個溫度）下達到平衡后，將質量讀數清零，打開加熱爐。取下樣品坩堝，把已知質量的標準物質放入坩堝內，然后把坩堝放回樣品支持器上，坩堝不加蓋子，關閉加熱爐。待質量讀數穩定后，記錄質量測量值。在控制軟件中設定相應的溫度變化程序、文件名、坩堝、氣氛及流速等信息。實驗時，待質量讀數穩定后，開始記錄質量~溫度曲線。在設定的氣氛下按照溫度控制程序得到在等溫下的實驗曲線。

在《JJG1135-2017 熱重分析儀檢定規程》中，建議的實驗條件為：首先打開N₂氣氛氣體并根據儀器的操作規程的要求設定相應的流速。打開爐子，在試樣支持器上放置好空氧化鋁坩堝，關上爐子。在35℃保持恒溫，待質量讀數穩定后歸零。打開爐子，取下樣品坩堝。用分析天平初步稱取熱分析標準物質10.00±0.50（mg），放入氧化鋁坩堝中并與坩堝底部有良好接觸，然后把坩堝放回樣品支持器上，關好爐子，坩堝不加蓋。待質量讀數穩定后，記錄質量測量值。在加熱爐的外側（或者通過電磁線圈加載磁場）加載磁場。根據所用的居里點標準物質的轉變溫度設定合適的溫度范圍（例如，當使用金屬鎳標準物質時，溫度范圍可以設置為從250℃到450℃）進行程序升溫，升溫速率為10℃/min，記錄TG曲線，得到標準物質的轉變臺階。通過分析軟件確定轉變臺階結束為止的外推溫度T₁，保留小數點后1位。

依照以上步驟，更換樣品，重復測試4次，分別讀取外推起始溫度，記為T₂~T₅。

在實驗結束后，可以用利用以下等式（10）來求取以上5次測試結果的平均值，利用公式（11）求取質量示值誤差Δm。

式中，i=1,…,5；實驗次數；

T_i—第i次所測試的外推起始溫度；

—儀器測得的標準物質的外推起始溫度的平均值。

T_S—標準物質的標準值，℃；

—溫度的示值誤差，℃；

利用公式（10）求取以上5次測試結果的平均值，利用公式（11）求取溫度示值誤差ΔT。

在以上5次測試結果所得的外推起始溫度中，選取最大值記為T_max，最小值為T_min。利用公式（12）計算溫度重復性：

在等式（12）中：

S_T—溫度的重復性，℃；

T_max—5次測試結果所得的外推起始溫度中的最大值，

T_min—5次測試結果所得的外推起始溫度中的最小值。

圖5是在不同測量次數下由Ni居里點標準物質測得的TG曲線。對每次測量結果取平均，得到的數值列于表5中。另外，由此計算得到的平均值、質量示值誤差和質量重復性指標也列于表5中。

圖5 在不同測量次數下由Ni居里點標準物質測得的TG曲線

（實驗條件：流速為50mL/min的氮?dú)鈿夥障?，?50℃開始以10℃/min的加熱速率升溫至450℃n，33~35mg的Ni居里點標準物質加入至潔凈的敞口氧化鋁坩堝）

表5 由不同測量次數得到的TG曲線計算得到的居里轉變溫度以及計算得到的平均值、溫度示值誤差和溫度重復性指標

標準物質	測量次數1 （℃）	測量次數2 （℃）	測量次數3 （℃）	測量次數4 （℃）	測量次數5（℃）	平均值（℃）	標準值（℃）	溫度示值誤差（℃）	溫度重復性（℃）
Ni	356.8	357.3	356.1	357.4	357.1	357.0	358.6	-1.6	1.3

在《JJG1135-2017 熱重分析儀檢定規程》中，要求儀器的溫度示值誤差≤4.0℃（對于Ni標準物質），要求儀器的溫度重復性指標≤2.0℃。顯然，在表2中分別得到的的溫度示值誤差（-1.6℃）和溫度重復性指標的數值（1.3℃）均低于該檢定規程中所要求的限值。

（7）最大稱量靈敏度的校準

在表1中所列的《JJG（教委）014-1996 熱分析儀檢定規程》中的TG儀計量特性中，還包括了熱重儀的質量測量的最大靈敏度參數，該參數由TG曲線的最大噪聲的峰高值確定。由于數據采集頻率和對曲線的平滑處理均會影響基線的噪聲，因此在確定該參數時，應在較高的數據采集頻率（例如1數據點/s）下并且不對曲線進行任何平滑處理的條件下得到該參數。例如，圖6中給出了在35℃下等溫得到的一條基線的數據。圖中的曲線的數據采集頻率為1數據點/s，并且未進行平滑處理，圖中標出了最大噪聲的峰高數值。根據圖中最大噪聲峰的峰值和底部的數值的差值，可以得到最大靈敏度值為0.0005mg（即0.5μg），該數值低于表1中A等級的最大靈敏度值1μg。顯然，該數值還取決于所選取的時間（等溫實驗）或者溫度（非等溫實驗）的范圍，由不同范圍的TG曲線所得到的最大靈敏度差別較大。

圖6在等溫條件下得到的TG曲線

（實驗條件：流速為50mL/min的氮?dú)鈿夥障?，?5℃下等溫20min，未添加任何樣品的潔凈的敞口氧化鋁坩堝）

6.校準結果的表述

（1）原始數據的記錄

在按照本部分第5節中的方法進行校準時，應在比較規范的記錄表中及時記錄每一個過程的原始數據，在對原始數據進行計算后得到的相應的參數的數值也應填入記錄表中，表6為《JJG1135-2017 熱重分析儀檢定規程》中提供的原始記錄表格。

表6 JJG 1135-2017 熱重分析儀檢定規程》中提供的原始記錄表格

（2）校準結果的處理

校準結果應在校準報告或者校準證書上反映。通常，校準證書應至少包括以下信息：

a) 標題“校準證書”；

b) 實驗室名稱和地址；

c) 進行校準的地點（如果與實驗室的地址不同）；

d) 證書的唯一性標識（如編號），每頁及總頁數的標識；

e) 客戶的名稱和地址；

f) 被校對象的描述和明確標識；

g）進行的校準的日期，如果與校準結果的有效性和應用有關時，應說明被校對象的接收日期；

h) 如果與校準結果的有效性和應用有關時，應對被校被校樣品的抽樣程序進行說明；

i) 校準所依據的技術規范的標識，包括名稱及代號；

j) 本次校準所用測量標準的溯源性及有效性說明；

k) 校準環境的描述

l) 校準結果及測量不確定度的說明；

m) 對校準規范的偏離說明；

n) 校準證書或校準報告簽發人的簽名、職務或等效標識；

o) 校準結果僅對被校對象的有效性的聲明；

p) 未經實驗室書面批準，不得部分復制證書的聲明。

其中，以上第l）項中的測量不確定度計算部分內容，應按照影響最終的測量結果的各個因素確定相應的不確定度分量，通過將這些不確定度分量進行合成，最終得到擴展不確定度（k=2）。在校準報告或者校準證書中用擴展不確定度的形式來表示校準結果。限于篇幅，在本系列內容中今后將介紹不確定度評估的方法，在本部分內容中不再進行介紹。

由于校準不需要做結論，但需要在校準報告或者校準證書中給出儀器的各個性能參數。在《JJG1135-2017 熱重分析儀檢定規程》中提供了檢定報告的格式（表7），校準報告也可以參考類似的格式進行編寫。在完成校準工作后，通常將表3中的原始記錄表于表4的校準報告一起歸檔保存。

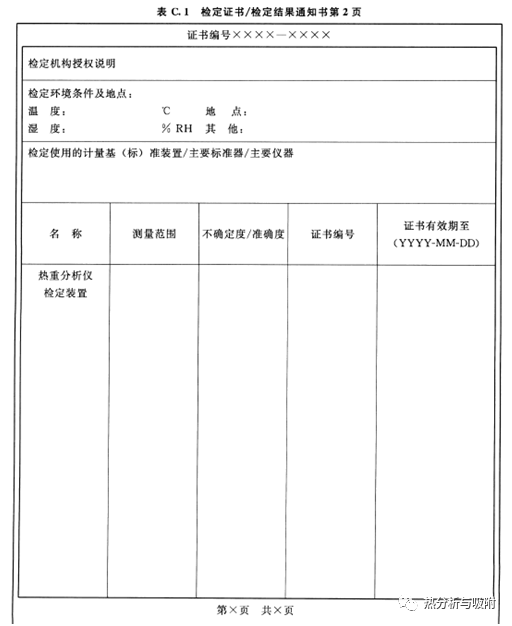

表7 JJG 1135-2017 熱重分析儀檢定規程》中提供的檢定報告的參考格式
